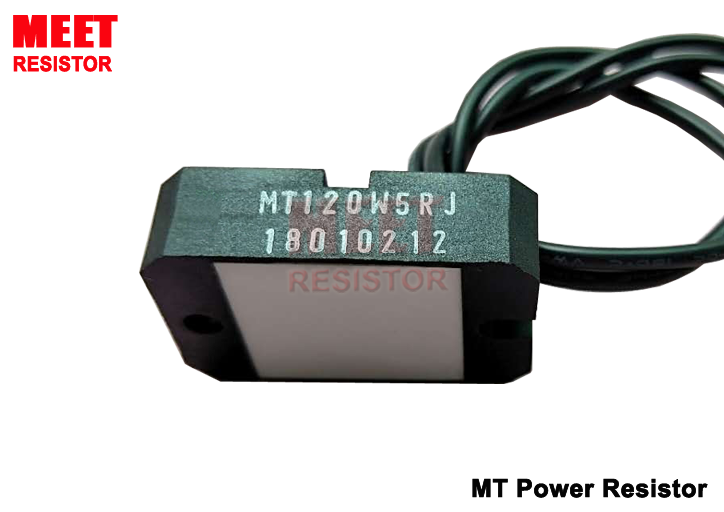

120W厚膜无感功率电阻

简介

MT120厚膜无感功率电阻采用SOT247封装，白瓷片直接裸露，体积小，功率大，内部有4种结构，当电阻底板中心温度低于85℃时，结构1和结构2功率可达到120W；常用于医疗器械、电力设备、变频驱动、新能源等领域。

规格参考书下载
电话联系：138 2656 9709 在线沟通

◆额定功率：120W(底板中心温度≤85℃）

◆阻值范围：0.1Ω～1MΩ

◆允许偏差：±0.5%～±10%

◆温度系数：±50～±500ppm（25℃～105℃）

◆绝缘耐压：3000VAC

◆绝缘电阻：≥10GΩ

◆工作温度范围：-55℃～+125℃

◆最大工作电压：1500V

◆电感：无感

◆引出端安装：硅胶线引出

◆电阻安装：M4螺丝更大扭矩1.5Nm

◆过载：1.5P额不超过1.5Umax5s，ΔR≤±0.25%R

◆寿命：额定功率2000h，ΔR≤±1%R

◆稳态湿热：MIL-Std-202,方法103,条件D,ΔR≤±0.25%R

◆冷热冲击：-65℃～155℃5次循环，ΔR≤±0.3%R

◆振动：MIL-Std-202方法204 ,条件D,ΔR≤±0.2%R
