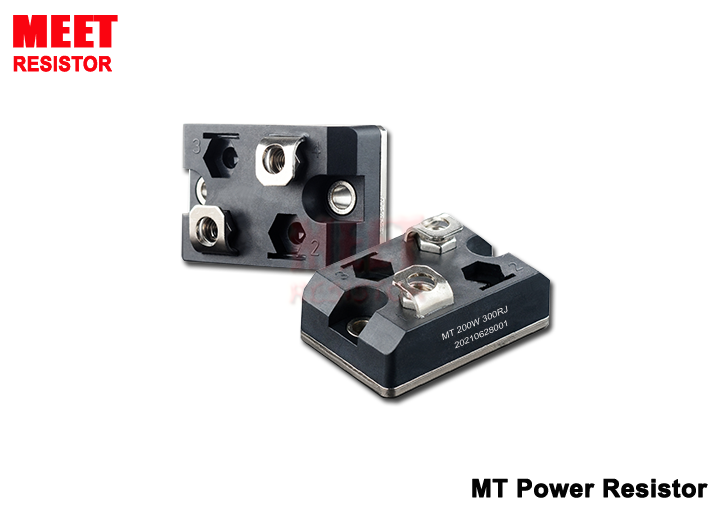

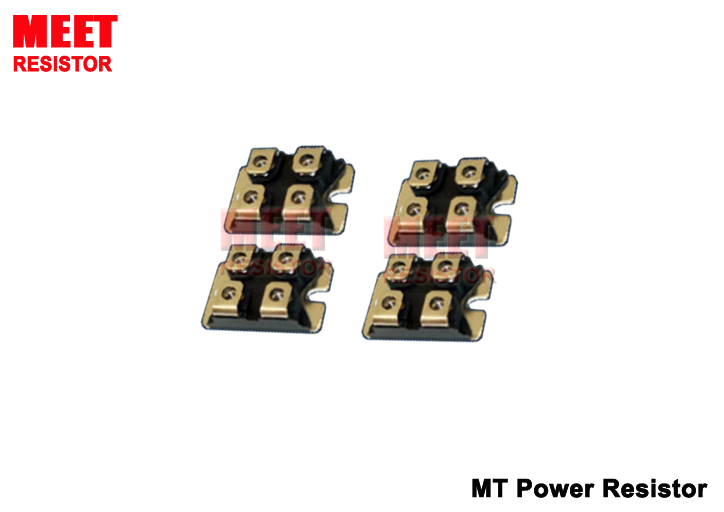

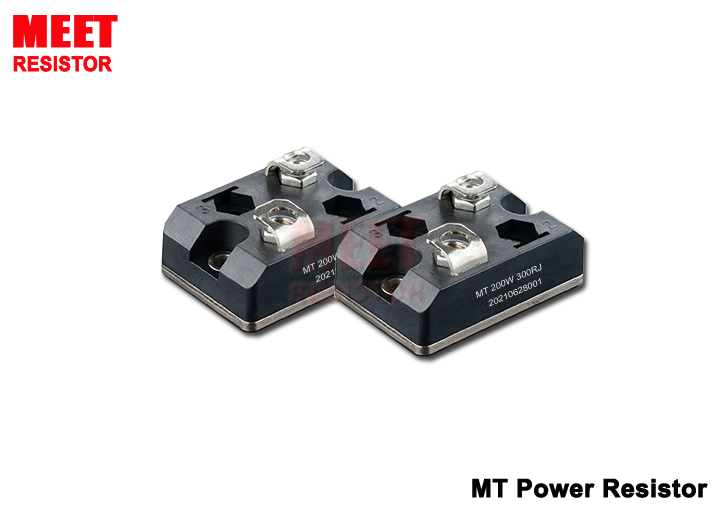

200W厚膜无感功率电阻

简介

MT200厚膜无感功率电阻器，采用无感设计，先进的厚膜工艺制造,SOT247封装,;体积小，功率大，安装方便;内部有4种结构，当电阻底板中心温度低于85℃时，结构1、2、3功率可达到200W；该产品常用于医疗器械、电力设备、变频驱动、新能源等领域。

规格参考书下载
电话联系：138 2656 9709 在线沟通

◆额定功率：200W(底板中心温度≤85℃）

◆阻值范围：0.1Ω～1MΩ

◆允许偏差：±0.5%～±10%

◆温度系数：±50～±500ppm（25℃～105℃）

◆绝缘耐压：3000VAC

◆绝缘电阻：≥10GΩ

◆工作温度范围：-55℃～+150℃

◆最大工作电压：1000V

◆电感：无感

◆引出端安装：M4螺丝更大扭矩1.3Nm

◆电阻安装：M4螺丝更大扭矩1.5Nm

◆过载：1.5P额不超过1.5Umax5s，ΔR≤±0.25%R

◆寿命：额定功率2000h，ΔR≤±1%R

◆稳态湿热：MIL-Std-202,方法103,条件D,ΔR≤±0.25%R

◆冷热冲击：MIL-Std-202,方法107,条件F,ΔR≤±0.3%R

◆振动：MIL-Std-202方法204 ,条件D,ΔR≤±0.2%R

相关产品

米特电阻集研发，设计，生产，销售全系列高压电阻、水冷电阻的专业生产厂家

系列 图片 简介 额定功率 阻值范围 精度范围 电压范围 TCR(PPM/℃) 工作温度范围 规格书参数

200W厚膜无感功率电阻
200W厚膜无感功率电阻
MT200厚膜无感功率电阻器，采用无感设计，先进的厚膜工艺制造,SOT247封装,;体积小，功率大，... 200W(底板中心温度≤85℃） 0.1Ω～1MΩ ±0.5%～±10% 1000V ±50～±500ppm（25℃～105℃） -55℃～+150℃

120W厚膜无感功率电阻
120W厚膜无感功率电阻
MT120厚膜无感功率电阻采用SOT247封装，白瓷片直接裸露，体积小，功率大，内部有4种结构，当电... 120W(底板中心温度≤85℃） 0.1Ω～1MΩ ±0.5%～±10% 1500V ±50～±500ppm（25℃～105℃） -55℃～+125℃

100W厚膜无感功率电阻
100W厚膜无感功率电阻
MT100厚膜无感功率电阻采用TO247封装，体积小，功率大，安装方便，电阻底板直接与散热器贴合，当... 100W(底板中心温度≤25℃） 0.1Ω～1MΩ ±0.5%～±5% 700V ±50～±500ppm（25℃～105℃） -55℃～+150℃

50W厚膜无感功率电阻
50W厚膜无感功率电阻
MT50厚膜无感功率电阻采用TO220封装，体积小，功率大，安装方便，电阻底板直接与散热器贴合，当底... 50W(底板中心温度≤25℃） 0.1Ω～1MΩ ±0.5%～±5% 450V ±50～±500ppm（25℃～105℃） -55℃～+150℃

35W厚膜无感功率电阻
35W厚膜无感功率电阻
MT35厚膜无感功率电阻采用TO220封装，体积小，功率大，安装方便，电阻金属底板直接与散热器贴合，... 35W(底板中心温度≤25℃） 0.1Ω～1MΩ ±0.5%～±5% 350V ±50～±500ppm（25℃～105℃） -55℃～+150℃

30W厚膜无感功率电阻
30W厚膜无感功率电阻
MT30厚膜无感功率电阻采用TO220封装，体积小，功率大，安装方便，电阻底板直接与散热器贴合，当底... 30W(底板中心温度≤25℃） 0.1Ω～1MΩ ±0.5%～±5% 450V ±50～±500ppm（25℃～105℃） -55℃～+150℃
