厚膜无感高压大功率电阻

简介

RHP型无感高压大功率电阻采用无感设计,先进的厚膜工艺制造;基体采用95%氧化铝陶瓷,导热好,机械强度高,散热好;包封采用有机硅树脂包封,具有良好的绝缘性。产品具有高耐压,高精度,高稳定性等特点,属于大功率型高压电阻器.

额定功率:8W-300W

阻值范围:100R-500M

允许偏差:测试±1%~±10%

温度系数:最小±50ppm(25℃~105℃)

绝缘耐压:>1000VDC

绝缘电阻:≥10GΩ

工作温度范围:-55℃~+225℃

最大工作电压:80KVDC

电感:无感

引出端安装:A)两端内螺纹,B)一端内螺纹一端外螺纹,C)两端外螺纹

电阻安装:M4/M6螺纹

过载:5P额不超过1.5Umax5s,ΔR≤±0.2%R

寿命:额定功率1000h,ΔR≤±0.5%R

稳态湿热:MIL-Std-202,方法103,条件D, ΔR≤±0.4%R

冷热冲击:MIL-Std-202,方法107,条件 C,ΔR≤±0.2%R

振动:***

相关产品

米特电阻集研发,设计,生产,销售全系列高压电阻、水冷电阻的专业生产厂家

系列 图片 简介 额定功率 阻值范围 精度范围 电压范围 TCR(PPM/℃) 工作温度范围 规格书参数

厚膜无感高压大功率电阻

厚膜无感高压大功率电阻
RHP型无感高压大功率电阻采用无感设计,先进的厚膜工艺制造;基体采用95%氧化铝陶瓷,导热好,机械强... 8W-300W 100R-500M 测试±1%~±10% 80KVDC 最小±50ppm(25℃~105℃) -55℃~+225℃

厚膜无感高压大功率电阻

厚膜无感高压大功率电阻
RHP型无感高压大功率电阻采用无感设计,先进的厚膜工艺制造;基体采用95%氧化铝陶瓷,导热好,机械强... 8W-300W 100R-500M ±1%~±10% 80KVDC 最小±50ppm(25℃~105℃) -55℃~+225℃

厚膜无感高压大功率电阻

厚膜无感高压大功率电阻
RHP型无感高压大功率电阻采用无感设计,先进的厚膜工艺制造;基体采用95%氧化铝陶瓷,导热好,机械强... 8W-300W 100R-500M ±1%~±10% 80KVDC 最小±50ppm(25℃~105℃) -55℃~+225℃

厚膜无感高压大功率电阻

厚膜无感高压大功率电阻
功率等级:30W,特别适合于真空浇铸且对局部放电有要求的场合。具有无感、耐高压、小体积大功率、寿命长... 30W 100R-500M ±1%~±10% 30KVDC 最小±50ppm(25℃~105℃) -55℃~+225℃

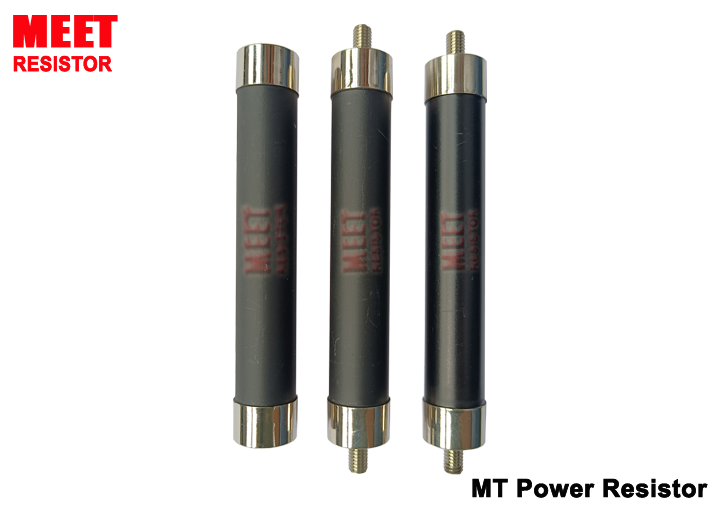

厚膜无感高压大功率电阻
